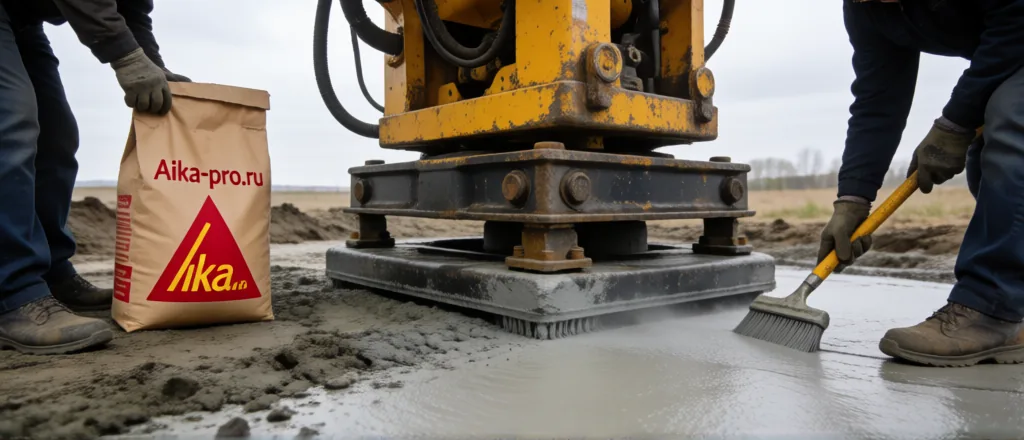

Подливочный состав для оборудования: зачем нужна подливка

Что такое подливка оборудования

Подливка — это устройство слоя высокопрочного безусадочного материала между фундаментной плитой и опорной рамой или станиной оборудования. Подливка заполняет зазор между основанием и оборудованием, обеспечивая плотный контакт и равномерную передачу нагрузок. Подливочные составы производятся на цементной основе с полимерными добавками либо на эпоксидной основе, обладают высокой текучестью и не дают усадки при твердении. Правильно выполненная подливка исключает вибрацию, люфт и преждевременный износ оборудования. Требования к материалам для ремонта и подливки устанавливает ГОСТ Р 56378-2015. Подливка применяется для широкого спектра оборудования — от прессов, станков и компрессоров до турбин и прокатных станов, где точность установки и равномерное распределение нагрузки критичны для стабильной и долговечной работы.

Зачем нужна подливка

Подливка необходима для обеспечения точной геометрической установки оборудования и передачи нагрузок на фундамент. Без подливки опорная рама опирается на фундамент лишь в отдельных точках, что вызывает концентрацию напряжений, вибрацию и разрушение фундамента. Подливочный состав заполняет зазор, равномерно распределяет нагрузку по всей площади и повышает устойчивость оборудования. Кроме того, подливка защищает элементы крепления от коррозии и обеспечивает точное выравнивание по высоте с помощью регулировочных винтов. Отсутствие подливки у высокоточного и вибрационного оборудования приводит к быстрой поломке и снижению точности. Плотный контакт по всей площади опорной рамы также гасит вибрации, которые возникают при работе оборудования, и предотвращает их передачу на перекрытия и другие конструкции здания, что особенно важно для станков с высокими оборотами.

Безусадочные составы

Безусадочный состав расширяется при твердении или компенсирует усадку, обеспечивая плотное прилегание подливки к плите и оборудованию. Цементные безусадочные смеси содержат расширяющие добавки на основе оксида кальция или алюминия и достигают прочности 50–90 МПа. Эпоксидные подливочные составы обладают ещё более высокой прочностью и химической стойкостью, но дороже. Выбор между цементным и эпоксидным составом зависит от величины зазора, температуры эксплуатации и агрессивности среды. Для зазоров от 10 до 150 мм применяют цементные составы, для зазоров менее 10 мм и высоких требований к точности — эпоксидные. Усадочные деформации цементного состава при недостаточном расширении могли бы привести к зазору между рамой и подливкой и ослаблению передачи нагрузки, поэтому расширение является ключевым свойством таких смесей.

Анкеровка оборудования

Подливка не заменяет механическую анкеровку, а дополняет её. Оборудование фиксируют анкерными болтами, которые закладывают в фундамент или заливают после установки. Подливочный состав заполняет пространство вокруг анкерных гильз, передавая усилие от болта на фундамент. Важно, чтобы состав обеспечивал достаточное сцепление с бетоном и сталью. Для глубоких анкерных карманов применяют составы с высокой текучестью и расширением, которые заполняют полость без пустот. Точная установка оборудования на регулировочных винтах и последующая подливка обеспечивают проектное положение и равномерное распределение нагрузок по всем анкерам. После подливки регулировочные винты, выступающие над поверхностью, при необходимости удаляют, а их гнёзда заполняют тем же безусадочным составом, чтобы сохранить равномерность опорной поверхности.

Толщина подливки

Толщина подливки определяется зазором между фундаментом и опорной рамой, который задаётся проектом. Обычно зазор составляет 20–80 мм, но может достигать 150 мм для крупного оборудования. Минимальная толщина подливки для цементных составов — 10 мм, для эпоксидных — 3–5 мм. При толщине более 50 мм применяют составы с крупным заполнителем, а при больших зазорах подливку выполняют поэтапно с армированием. Увеличение толщины требует большего расхода материала и повышает стоимость. Проектировщик назначает зазор с учётом допусков на установку и возможности выравнивания оборудования. При зазорах более 100 мм подливку армируют металлической сеткой или выполняют в несколько слоёв с промежуточным набором прочности, чтобы избежать усадки и обеспечить монолитность всего объёма.

Формула расчёта объёма

Объём подливки рассчитывают как произведение площади зазора на его толщину:

V = S · h, где S — площадь основания под оборудованием, м²; h — средняя толщина зазора, м.

Числовой пример. Опорная рама площадью 2,5 м², зазор 40 мм (0,04 м). Подставляем: V = 2,5 · 0,04 = 0,1 м³ = 100 л. При расходе сухой смеси 1,8 кг/л потребуется 180 кг материала. С учётом запаса 5 % на потери — около 190 кг, или 8 мешков по 25 кг. Для точного расчёта площадь зазора определяют по фактическим габаритам опорной рамы, а не по площади фундамента, поскольку подливку выполняют только под опорными элементами оборудования.

Расчёт количества

Количество сухой смеси определяют по формуле:

Q = V · ρ · k, где V — объём подливки, м³; ρ — насыпная плотность смеси, кг/л; k — коэффициент запаса (1,05–1,1).

Числовой пример. Объём подливки 0,1 м³, плотность 1,8 кг/л, запас 1,1. Подставляем: Q = 0,1 · 1,8 · 1,1 = 0,198 т = 198 кг. При фасовке 25 кг это 8 мешков. Для эпоксидного состава плотность ниже, около 1,6 кг/л, поэтому Q = 0,1 · 1,6 · 1,1 = 0,176 т = 176 кг. Коэффициент запаса учитывает потери при затворении, нанесении и неровности зазора, которые в реальных условиях всегда превышают номинальные проектные размеры.

Типовые ошибки

• Отсутствие подливки под вибрационным оборудованием вызывает разрушение фундамента.
• Применение состава с усадкой приводит к зазору между плитой и рамой.
• Подливка без выверки оборудования по уровню нарушает геометрию.
• Заполнение зазора более 150 мм одним слоем без армирования.
• Нарушение пропорций затворения снижает прочность состава.

Рекомендации

1. Выверяйте оборудование по уровню на регулировочных винтах до подливки.
2. Выбирайте безусадочный состав под величину зазора.
3. Заполняйте зазор непрерывно с одной стороны для вытеснения воздуха.
4. Соблюдайте пропорции затворения по инструкции производителя.
5. Обеспечивайте температурный режим твердения по ГОСТ Р 56378.
