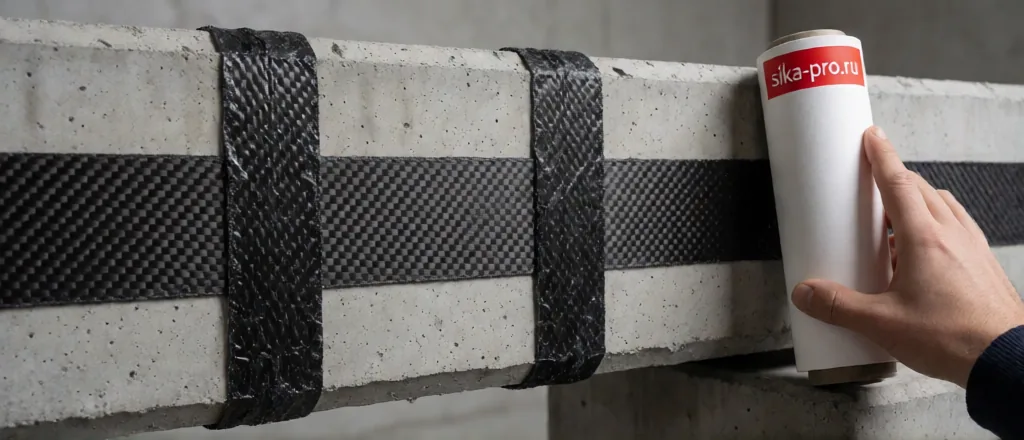

Усиление бетонных конструкций углеволокном

Сущность внешнего армирования

Внешнее армирование углеволокном (CFRP) — метод усиления бетонных конструкций наклеиванием ламелей или тканей на наружную поверхность с помощью эпоксидного клея. Композит воспринимает растягивающие усилия, увеличивая несущую способность на изгиб, срез и повышая трещиностойкость без существенного увеличения сечения. Метод регламентируется СП 349.1325800.2017 «Конструкции бетонные и железобетонные. Правила ремонта и усиления». Применяется для балок, плит, колонн, стен и ригелей.

Преимущества технологии: малая масса, отсутствие увеличения габаритов, высокая прочность на растяжение (до 3000 МПа), устойчивость к коррозии и агрессивным средам. Недостатки — ограниченная огнестойкость, необходимость подготовки поверхности и требовательность к адгезии. Усиление углеволокном эффективно при недостаточной прочности на изгиб, снижении вследствие коррозии арматуры или увеличении нагрузок. Проектирование выполняется по расчёту с учётом совместной работы бетона и композита.

Материалы: ламели и ткани

Ламели (углеродные пластины) имеют ширину 50–150 мм и толщину 1,2–1,4 мм, армируются однонаправленными волокнами, модуль упругости 150–300 ГПа. Ткани (углеродные ленты) толщиной 0,1–0,6 мм применяются для усиления на изгиб, срез и обжатия колонн. Выбор типа материала определяется видом усиления: для изгиба применяют ламели по растянутой зоне, для среза — ткань в виде хомутов, для обжатия колонн — обмотку тканью. Параметры материала задаются в проекте: расчётная прочность и модуль упругости.

Модуль упругости ламели определяет деформации конструкции: жёсткое армирование снижает прогибы. Для балок применяют ламели с модулем 165 ГПа и прочностью 2800 МПа. Ткань с малым модулем (около 240 ГПа) используется для локального усиления и обжатия. Свойства материала подтверждаются сертификатами и протоколами испытаний. Проектировщик задаёт количество слоёв ткани и ширину ламелей по расчёту.

Эпоксидный клей и адгезия

Эпоксидный клей передаёт усилие от бетона к композиту. Прочность сцепления должна быть не ниже прочности бетона на растяжение. Согласно СП 349, адгезия клея к бетону контролируется испытанием на отрыв и должна составлять не менее 1,5–2,0 МПа, а разрушение — по бетону (когезионное), а не по клею (адгезионное). Поверхность бетона подготавливается дробеструйной обработкой до шероховатости, удаляются цементное молочко, высолы и загрязнения. Влажность основания не должна превышать 4–5 %.

Эпоксидный клей наносится тонким слоем на подготовленное основание и на ламель, после чего ламель прижимается и выдерживается давление до полимеризации. Жизнеспособность клея при 20 °C составляет 30–60 минут, поэтому работы ведутся оперативно. При пониженных температурах применяют клеи с увеличенным временем открытой выдержки. Толщина клеевого шва должна быть равномерной (1–3 мм) для исключения воздушных включений, снижающих передачу усилия.

Формула расчёта площади усиления

Расчёт площади углеволокна для усиления на изгиб основан на уравновешивании дополнительного изгибающего момента. Требуемая площадь поперечного сечения ламели определяется по формуле:

A_f = ΔM / (σ_f × z × γ), где ΔM — дефицит момента (усиливаемый момент), Н·м; σ_f — расчётное напряжение в ламели, Па; z — плечо пары сил (расстояние до равнодействующей сжатой зоны), м; γ — коэффициент надёжности (0,8–0,9).

Пример: балка требует усиления на ΔM = 80 кН·м = 80 000 Н·м. Напряжение в ламели σ_f = 2000 МПа = 2×10⁹ Па, плечо z = 0,45 м, γ = 0,85. Площадь: A_f = 80000 / (2×10⁹ × 0,45 × 0,85) = 80000 / 765000000 = 0,0001046 м² = 104,6 мм². При ламели толщиной 1,4 мм ширина составит 104,6 / 1,4 ≈ 75 мм. Принимают ламель шириной 100 мм с запасом.

Проверка несущей способности

После определения площади усиления выполняется проверка прочности и деформаций. Расчётная формула проверки момента:

M_u = R_b × x × b × (h₀ − x/2) + R_s × A_s × (h₀ − a) + σ_f × A_f × z, где x — высота сжатой зоны, b — ширина сечения, h₀ — рабочая высота, a — расстояние до арматуры.

Дополнительно проверяются: отслаивание композита на концах (анкеровка), прочность на срез и деформативность. Предельная относительная высота сжатой зоны ограничивается, чтобы не допустить хрупкого разрушения. Усиление должно исключать превышение допускаемых прогибов. Расчёт ведётся по методике СП 349.1325800.2017 с учётом коэффициентов условий работы и совместной деформации материалов.

Технология монтажа

1. Подготовка поверхности: очистка, шпатлевание, контроль влажности и ровности.
2. Разметка положения ламелей или слоёв ткани по проекту.
3. Нанесение эпоксидного клея на основание и ламель/ткань.
4. Приклеивание с прижимом и удалением воздушных пузырей (роликом).
5. Выдержка до полимеризации, контроль толщины клеевого шва.
6. Контроль адгезии испытаниями на отрыв и простукиванием.

Вид усиления	Материал	Схема	Назначение
На изгиб	Ламели	По растянутой зоне	Увеличение Mu
На срез	Ткань (хомут)	Поперечно ребру	Увеличение Qu
Обжатие колонн	Ткань (обмотка)	По периметру	Повышение прочности на сжатие
Усиление плит	Ламели	Нижняя грань	Увеличение несущей способности

Типовые ошибки

• Расчёт усиления без учёта адгезионной прочности и анкеровки композита.
• Приклеивание на неподготовленную, влажную или неровную поверхность.
• Несоблюдение технологии прижима, приводящее к воздушным включениям.
• Применение тканей с несоответствующим модулем для данного типа усиления.
• Отсутствие контроля адгезии и простукивания после монтажа.

Рекомендации

• Проектировать усиление по СП 349.1325800.2017 с проверкой на изгиб, срез и анкеровку.
• Обеспечивать адгезию клея не менее 1,5–2,0 МПа с разрушением по бетону.
• Тщательно подготавливать и обезжиривать поверхность перед наклеиванием.
• Проверять качество прижима и отсутствие воздушных пузырей.
• Выполнять контрольные испытания на отрыв для каждого элемента усиления.
