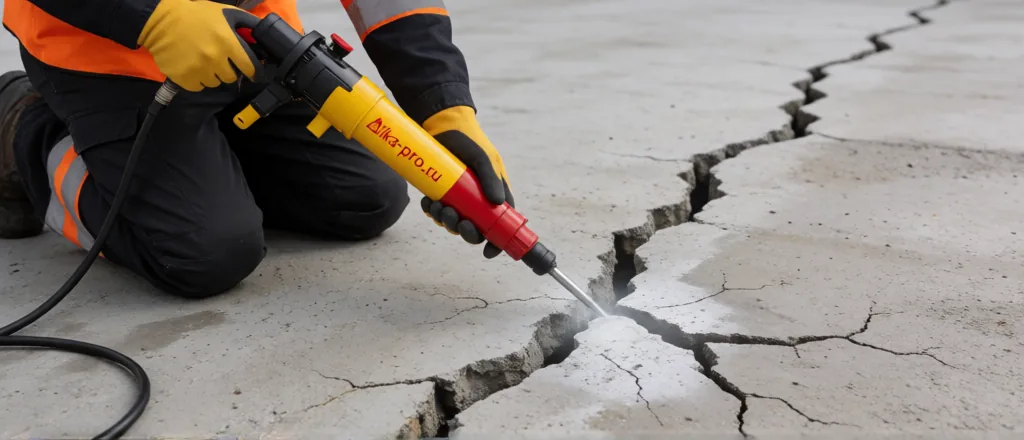

Ремонт трещин в бетоне: инъектирование эпоксидной смолой

Причины образования трещин

Трещины в бетоне возникают вследствие усадки, температурных деформаций, силовых нагрузок и нарушения технологии укладки. Сквозные трещины нарушают водонепроницаемость конструкции и снижают её несущую способность, позволяя влаге достигать арматуры.

Работы по ремонту бетона регламентируются СП 349.1325800 «Конструкции бетонные и железобетонные. Правила ремонта и усиления». Документ определяет методы восстановления повреждённых конструкций.

Своевременное устранение трещин предотвращает дальнейшее развитие дефектов и продлевает срок службы бетонной конструкции.

Трещины классифицируются по ширине раскрытия и глубине. Волосные трещины шириной менее 0,1 мм не представляют опасности для прочности, но могут нарушать водонепроницаемость. Широкие и глубокие трещины требуют применения инъекционных методов ремонта.

Метод инъектирования

Инъектирование — это метод ремонта, при котором ремонтный состав нагнетается в трещину под давлением, заполняя её и восстанавливая монолитность. Для заполнения сквозных и глубоких трещин применяют низковязкие эпоксидные составы.

Метод позволяет восстановить прочность конструкции без её разборки, сохраняя первоначальную геометрию элемента. Инъектирование эффективно для трещин шириной от 0,1 мм и более.

Инъектирование применяется для ремонта несущих конструкций, резервуаров, фундаментов и гидротехнических сооружений. Метод позволяет заполнять трещины полностью, восстанавливая монолитность и водонепроницаемость конструкции.

Эпоксидная смола и её свойства

Эпоксидные смолы для инъектирования имеют низкую вязкость, что позволяет им проникать в тонкие трещины и поры бетона. После отверждения смола образует прочный материал с высокими адгезионными свойствами.

Свойство	Показатель
Вязкость	200–400 мПа·с
Прочность на сжатие	60–80 МПа
Адгезия к бетону	2,5–3,5 МПа
Время жизнеспособности	30–60 минут

Низкая вязкость обеспечивает глубокое проникновение состава, а высокая прочность — восстановление несущей способности конструкции.

Эпоксидные смолы двухкомпонентные: при смешивании смолы с отвердителем начинается реакция, время протекания которой ограничено. Поэтому состав готовят порциями в соответствии с временем жизнеспособности, чтобы избежать преждевременного загустевания.

Установка пакеров

Пакер — это устройство, через которое ремонтный состав нагнетается в трещину. Пакеры устанавливаются в предварительно просверленные отверстия вдоль трещины с определённым шагом. Расстояние между пакерами зависит от ширины трещины.

Поверхность трещины герметизируют для предотвращения вытекания состава. Подача смолы начинается с нижнего пакера и ведётся до появления состава в соседнем пакере, что свидетельствует о заполнении полости.

Шаг между пакерами подбирается с учётом ширины трещины: для тонких трещин шаг уменьшают, для широких — увеличивают. Пакеры устанавливаются с небольшим углом наклона к поверхности, чтобы обеспечить подачу состава в глубину.

Давление нагнетания и расход

Давление нагнетания подбирается исходя из ширины трещины и прочности бетона. Для тонких трещин требуется большее давление, для широких — меньшее. Обычно давление составляет от 2 до 10 бар.

Расход состава определяется по формуле:

V = L × b × h × k, где L — длина трещины в метрах, b — ширина раскрытия в метрах, h — глубина трещины в метрах, k — коэффициент заполнения, учитывающий потери.

Для трещины длиной 3 метра, шириной 0,001 м и глубиной 0,2 м при коэффициенте 1,5 получаем V = 3 × 0,001 × 0,2 × 1,5 = 0,0009 м³, то есть около 0,9 литра смолы.

Нагнетание состава ведётся от нижнего пакера к верхнему, чтобы обеспечить последовательное заполнение трещины снизу вверх без образования воздушных пробок.

Оценка восстановления прочности

Восстановление прочности конструкции после инъектирования зависит от полноты заполнения трещины и прочности эпоксидного состава. Полностью заполненная трещина восстанавливает несущую способность конструкции до первоначального уровня.

Прочность восстановленного соединения оценивается испытаниями: прочность на сжатие образцов из эпоксидной смолы достигает 60–80 МПа, что сопоставимо с прочностью бетона. Адгезия смолы к бетону обеспечивает монолитность конструкции.

Для контроля качества инъектирования выполняют выборочное бурение кернов и визуальный осмотр заполнения трещины. Отсутствие пустот и плотное прилегание смолы свидетельствует о качественном выполнении работ.

Типовые ошибки

• Недостаточная герметизация поверхности трещины.
• Неверный шаг установки пакеров.
• Подача состава до полного заполнения полости.
• Применение слишком вязкого состава для тонких трещин.
• Нарушение пропорций при приготовлении смолы.
• Превышение времени жизнеспособности состава.
• Отсутствие контроля давления нагнетания.

Рекомендации

Определите ширину, длину и глубину трещины перед выбором состава и расчётом расхода. Применяйте низковязкие эпоксидные смолы для тонких трещин.

Устанавливайте пакеры с правильным шагом и герметизируйте поверхность трещины. Нагнетайте состав последовательно от нижнего пакера к верхнему, контролируя давление. После завершения работ удалите пакеры и загерметизируйте отверстия.

Проводите контроль качества инъектирования и оценивайте восстановление прочности. Документируйте параметры работ для последующего контроля состояния конструкции.
