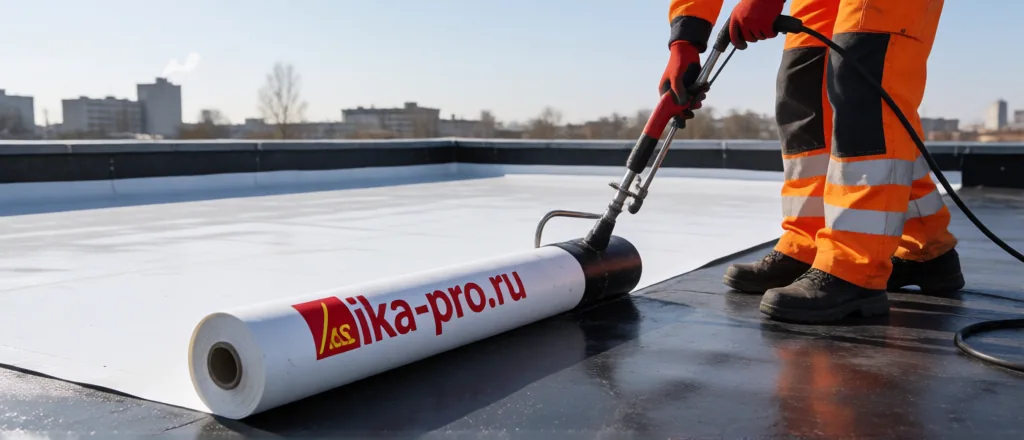

ПВХ мембрана для кровли: технология монтажа

Введение

ПВХ мембрана — однослойный полимерный кровельный материал на основе пластифицированного поливинилхлорида, армированный полиэфирной сеткой. Толщина полотна обычно составляет 1,2–1,5 мм, ширина рулона 2–2,1 м, длина до 25 м. Технология монтажа допускает два принципиальных способа: балластный и механическое крепление. В статье подробно разобраны механическое крепление и сварка горячим воздухом как наиболее распространённые методы для скатных и плоских кровель с уклоном более 3 %.

Монтаж ведётся при температуре воздуха от −10 °C до +50 °C, при этом сварочные работы рекомендуется выполнять при положительных температурах, поскольку усадка полимера при отрицательных температурах увеличивается. Перед началом работ необходимо проверить влажность основания: по СП 17.13330.2017 влажность цементной стяжки не должна превышать 4 %, иначе пар, выходящий снизу, станет причиной пузырей под мембраной. Правильно выполненный монтаж обеспечивает срок службы кровли 25–30 лет и более.

Характеристики ПВХ мембраны

ПВХ мембрана сочетает высокую эластичность с механической прочностью. Разрывная прочность армированной мембраны составляет не менее 1000–1400 Н/50 мм в продольном и поперечном направлении, что обеспечивает устойчивость к разрывам при температурных деформациях и ветровых нагрузках. Относительное удлинение при разрыве достигает 250–350 %, что позволяет материалу компенсировать деформации основания.

Важным параметром является стойкость к ультрафиолетовому излучению: мембрана содержит стабилизаторы и пигменты, сохраняющие физико-механические свойства при длительном воздействии солнца. Водопоглощение материала минимально, что исключает изменение размеров и массы при эксплуатации. Температурный диапазон эксплуатации составляет от −60 °C до +110 °C, что позволяет применять мембрану во всех климатических зонах России.

Устройство пирога кровли

Типовой пирог механически закрепляемой кровли сверху вниз включает следующие слои: ПВХ мембрану, геотекстиль или разделительный слой, утеплитель, пароизоляцию, основание. Для неутеплённой кровли пирог упрощается и может состоять из мембраны и разделительного слоя. Если применяется негорючий утеплитель, геотекстиль может не укладываться между мембраной и плитами утеплителя.

Пароизоляция укладывается по настилу или бетонному основанию с нахлёстом полотен не менее 100 мм и проклейкой стыков. Поверх пароизоляции в один или два слоя укладывается утеплитель. При двухслойной теплоизоляции плиты верхнего слоя укладываются со смещением швов относительно нижнего, что снижает мостики холода. Толщина утеплителя определяется теплотехническим расчётом по СП 50.13330.2012.

• Основание: профилированный настил, железобетонная плита или деревянный настил.
• Пароизоляция: полимерная плёнка, стыки проклеены герметизирующей лентой.
• Утеплитель: минераловатные плиты высокой жёсткости или экструзионный пенополистирол.
• Разделительный слой: геотекстиль плотностью 300–500 г/м².
• Покрытие: ПВХ мембрана толщиной не менее 1,5 мм.

При устройстве пирога необходимо следить за тем, чтобы каждый слой выполнял свою функцию: пароизоляция защищает утеплитель от пара, утеплитель сохраняет тепло, мембрана отводит атмосферные осадки. Нарушение порядка слоёв или герметичности приводит к снижению теплозащиты и преждевременному выходу кровли из строя.

Механическое крепление

Суть механического крепления состоит в фиксации мембраны к основанию телескопическими крепёжными элементами, состоящими из зонта (таррелки) и самореза или анкера. Верхняя часть телескопического крепежа покрыта защитной крышкой, а сварной шов соседнего полотна перекрывает линию крепления, обеспечивая герметичность места установки крепежа.

Крепёж располагается в нахлёсте полотен, в так называемой зоне сварки. Ширина сварного шва должна быть не менее 30 мм, при этом крепёж утапливается в мембране заподлицо. Шаг крепежа рассчитывается из условий ветровой нагрузки и прочности материала. Количество рядов телескопов вдоль ската определяет площадь, приходящуюся на один крепёж.

Для бетонных оснований применяются крепежи с анкером и распорной зоной, рассчитанные на вырыв из бетона. Для профилированного настила используются саморезы по металлу с резиновой шайбой. Несущая способность крепежа в конкретном основании определяется испытанием на вырыв и учитывается в расчёте количества крепежей на единицу площади.

Расчёт шага крепежа

Расчётная ветровая нагрузка по СП 20.13330.2016 определяется формулой w = w₀·k(z)·c, где w₀ — нормативное значение ветрового давления (для Москвы w₀ = 0,23 кН/м²), k(z) — коэффициент, учитывающий изменение давления по высоте, c — аэродинамический коэффициент. Для зоны повышенного давления у парапетов и углов коэффициент c может достигать 1,3, для рядовых зон — 0,8–1,0.

Количество крепежей на единицу площади n вычисляется как n = w·γf / F, где γf — коэффициент надёжности по нагрузке (γf = 1,4), F — несущая способность одного крепежа на вырыв (например, F = 0,8 кН для крепления в профнастил толщиной 0,7 мм). Подставим числа: w = 0,23·1,0·1,3 = 0,3 кН/м²; n = 0,3·1,4 / 0,8 = 0,53 крепежа на 1 м². Таким образом, один крепёж приходится примерно на 1,9 м².

Для более точного результата рассчитаем зону повышенного давления с учётом высоты здания. Пусть k(z) = 0,75 на высоте 10 м, тогда w = 0,23·0,75·1,3 = 0,224 кН/м², n = 0,224·1,4 / 0,8 = 0,39 крепежа на 1 м², что даёт площадь на один крепёж около 2,5 м². Для угловой зоны при c = 1,5 получим w = 0,23·0,75·1,5 = 0,26 кН/м² и n = 0,26·1,4 / 0,8 = 0,45 крепежа на 1 м². Таким образом, шаг крепежа в угловых зонах уменьшают.

Сварка горячим воздухом

Сварка выполняется автоматическим или ручным сварочным аппаратом, подающим горячий воздух температурой 500–620 °C. Оптимальная температура определяется пробным швом. Ширина нахлёста полотен — не менее 80 мм, ширина готового шва — не менее 30 мм. Скорость движения аппарата подбирается так, чтобы шов был равномерным, без перегрева и непровара.

Качество шва контролируется щупом и визуально. Готовый шов не должен иметь прожогов, трещин и непроваренных участков. Сварной шов проверяется на механическую прочность: образец должен выдерживать нагрузку не менее 300 Н на 50 мм ширины шва при испытании по ГОСТ 30693-2000. Шов должен быть сплошным по всей длине.

Примыкания и узлы

Примыкания мембраны к парапетам, трубам, воронкам и стенам выполняются с заведением мембраны на вертикальные поверхности на высоту не менее 250 мм. Сверху мембрана закрепляется прижимной металлической планкой и герметизируется. В местах установки водоприёмных воронок мембрана заводится в воронку и фиксируется прижимным фланцем.

На примыканиях в углах устраивают компенсаторы для компенсации температурных деформаций. Для герметизации узлов применяются специальные профили и мастики, совместимые с ПВХ мембраной. В местах сопряжения с битумными материалами обязательно используется разделительный слой, так как ПВХ и битум несовместимы и при контакте разрушают друг друга.

Типовые ошибки

1. Укладка мембраны на влажное основание с образованием пузырей.
2. Отсутствие геотекстиля между мембраной и горючим утеплителем.
3. Слишком широкий шаг крепежа, приводящий к отрыву при ветре.
4. Сварка при отрицательной температуре с недостаточным прогревом.
5. Отсутствие компенсаторов на примыканиях и в углах.
6. Контакт ПВХ мембраны с битумными материалами без разделительного слоя.

Рекомендации

Перед монтажом выполните контрольный сварной шов и определите оптимальную температуру и скорость. Укладывайте мембрану с учётом направления преобладающих ветров, чтобы стыки не были наветренными. На примыканиях к парапетам применяйте механические прижимные планки. После завершения работ выполните гидравлическое или вакуумное испытание швов.

Ведите журнал сварочных работ с фиксацией температуры и скорости сварки. Регулярно проверяйте состояние мембраны и швов в период эксплуатации. При обнаружении дефектов своевременно выполняйте ремонт сваркой заплат. Учитывайте все особенности объекта в проектной документации в соответствии со СП 17.13330.2017.
