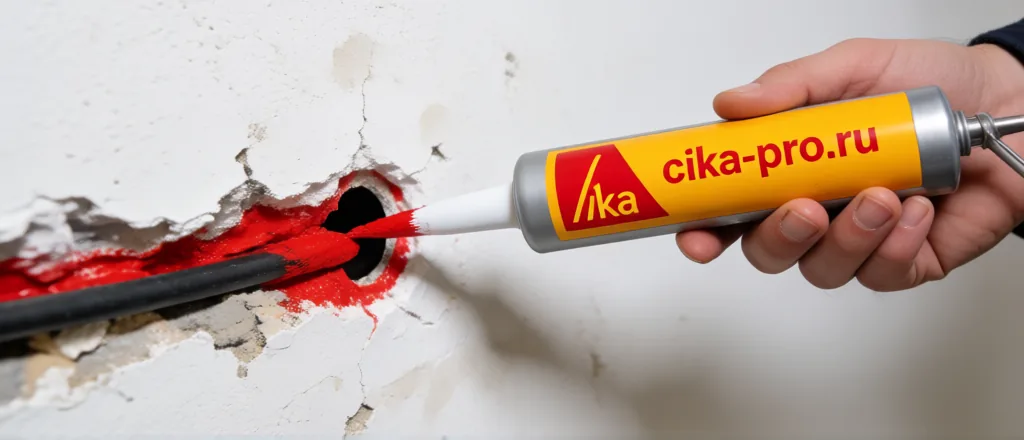

Огнезащитный герметик: для чего и где применять

Назначение огнезащитных герметиков

Огнезащитные (интумесцентные) герметики предназначены для заделки пожарных проходок — мест пересечения противопожарных преград инженерными коммуникациями (трубопроводами, кабелями, воздуховодами). При воздействии высокой температуры состав вспучивается, увеличиваясь в объёме в 10–30 раз, и заполняет зазоры, препятствуя распространению огня, дыма и продуктов горения. Требования к огнестойкости устанавливаются Федеральным законом 123-ФЗ «Технический регламент о требованиях пожарной безопасности».

Противопожарные преграды — стены, перекрытия с нормируемым пределом огнестойкости. Проходки в них должны восстанавливать огнестойкость преграды в месте пересечения. Заделка интумесцентным герметиком обеспечивает предел огнестойкости от EI 60 до EI 180 в зависимости от материала и конструкции. Неправильная герметизация проходок является частой причиной отказа в эксплуатации здания и административной ответственности.

Механизм действия интумесцентных составов

Интумесцентные герметики содержат вспенивающиеся агенты, которые при температуре 150–300 °C разлагаются с выделением газов и образованием пористого углеродного кокса. Этот кокс многократно увеличивает объём и создаёт плотный теплоизоляционный барьер, перекрывающий канал. Формула вспенивания описывается коэффициентом вспучивания:

k = V_кон / V_нач, где V_кон — объём после вспучивания, V_нач — начальный объём.

Пример: герметик с коэффициентом вспучивания k = 20, нанесённый слоем 25 мм, при пожаре увеличивается до 25 × 20 = 500 мм, полностью перекрывая зазор до 400 мм. Уплотняющее давление вспучившегося слоя обеспечивает герметичность даже при деформациях кабеля. Теплопроводность коксового слоя низкая (0,1–0,2 Вт/(м·К)), что замедляет прогрев преграды и сохраняет её несущую способность.

Пределы огнестойкости EI

Предел огнестойкости обозначается буквенно-цифровым индексом: E — потеря целостности, I — потеря теплоизолирующей способности, R — потеря несущей способности. Для противопожарных проходок применяется индекс EI. Испытания проводятся по ГОСТ 30247 (аналог ISO 834) в огневой печи с контролем температуры по стандартной кривой. Формула стандартной температурной кривой:

T = T₀ + 345 × log₁₀(8t + 1), где t — время, мин; T₀ — начальная температура, °C.

Пример: при t = 30 мин и T₀ = 20 °C: T = 20 + 345 × log₁₀(8×30 + 1) = 20 + 345 × log₁₀(241) = 20 + 345 × 2,382 = 20 + 822 = 842 °C. Для EI 60 в течение 60 минут поддерживается этот температурный режим, и герметик должен сохранять целостность и теплоизолирующую способность. Конструкция проходки подбирается по результатам сертификационных испытаний конкретного материала.

Нормативная база 123-ФЗ

Федеральный закон 123-ФЗ устанавливает обязательные требования пожарной безопасности к конструкциям и материалам. Согласно статье 87, огнестойкость конструкций здания должна соответствовать требуемой степени. Противопожарные проходки должны иметь предел огнестойкости не ниже предела преграды, которую они пересекают. Заделка осуществляется материалами, имеющими сертификат пожарной безопасности и подтверждённый предел огнестойкости проходки.

Нормы проектирования приведены в СП 2.13130, СП 5.13130 и других сводах правил. Для каждого типа коммуникаций (трубопроводы, кабельные линии, воздуховоды) разрабатываются типовые узлы проходок с указанием материала и толщины герметика. Проектировщик обязан указать в проектной документации тип и толщину огнезащитного герметика, а также предел огнестойкости узла. Монтаж ведётся специализированными организациями с составлением актов.

Пожарные проходки и инженерные коммуникации

• Кабельные линии и пучки кабелей в стенах и перекрытиях.
• Трубопроводы систем отопления, водоснабжения, газоснабжения.
• Воздуховоды систем вентиляции и дымоудаления.
• Места прохода пластиковых труб (ПВХ, ПП), требующие вспучивающихся составов.
• Комбинированные проходки с несколькими коммуникациями в одном проёме.

Расчёт и технология нанесения

Расход огнезащитного герметика определяется по объёму зазора вокруг коммуникации:

V = S_к × l, где S_к — площадь поперечного сечения зазора, м²; l — длина проходки (толщина преграды), м.

Пример: зазор вокруг трубы диаметром 100 мм в стене толщиной 300 мм с зазором 20 мм. Площадь зазора S_к = π/4 × (0,14² − 0,10²) = 0,785 × (0,0196 − 0,01) = 0,785 × 0,0096 = 0,0075 м². Объём V = 0,0075 × 0,30 = 0,00225 м³ = 2,25 л на проходку. Технология: очистка проёма, установка минераловатной подложки, нанесение герметика в зазор с полным заполнением, контроль толщины. Отверждение в течение указанного времени.

Тип проходки	Материал	Толщина слоя, мм	Предел EI, мин
Кабельная линия	Интумесцентный герметик	20–30	EI 60–90
Стальная труба	Герметик + минвата	25–40	EI 90–120
Пластиковая труба ПП	Интумесцентный герметик	30–50	EI 120–180
Комбинированная	Герметик + плиты	по узлу	по узлу

Типовые ошибки

• Заделка проходок монтажной пеной или неогнезащитными материалами без предела огнестойкости.
• Недостаточная толщина герметика, не обеспечивающая требуемый предел EI.
• Отсутствие сертификата на узел проходки и несоответствие проекту.
• Неполное заполнение зазора, оставляющее сквозные каналы для огня и дыма.
• Нарушение технологии нанесения при отрицательных температурах.

Рекомендации

• Проектировать проходки по типовым узлам с подтверждённым пределом огнестойкости.
• Применять сертифицированные интумесцентные герметики с протоколами испытаний.
• Обеспечивать полное заполнение зазора с расчётной толщиной слоя.
• Выполнять работы по технологическому регламенту при положительной температуре.
• Составлять акты на скрытые работы по каждой противопожарной проходке.
