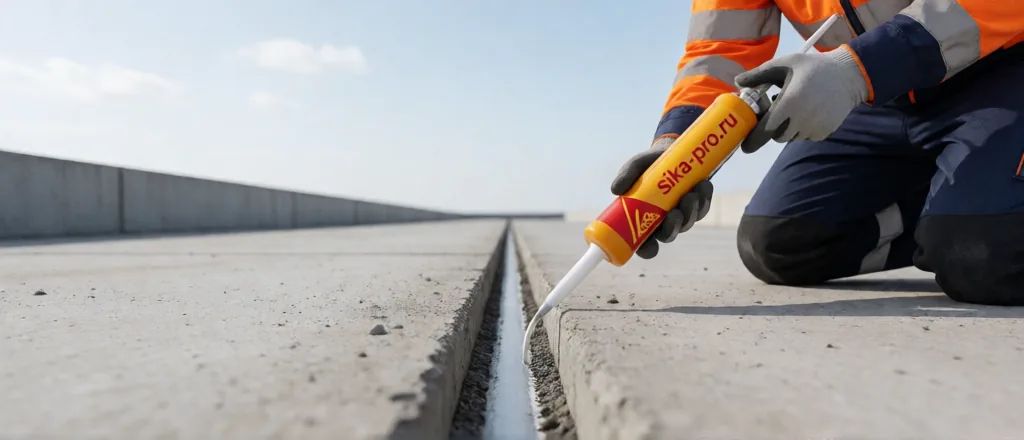

Герметизация швов между плитами перекрытия: технология

Назначение швов между плитами

Швы между плитами перекрытия образуются на стыках элементов и должны компенсировать температурные и усадочные деформации, а также обеспечивать водонепроницаемость и защиту от проникновения влаги и газов. Эластичный шов воспринимает перемещения конструкций без разрыва герметика. Проектирование швов выполняется согласно СП 45.13330.2017 и ГОСТ 25945-2014, устанавливающему требования к герметикам и способам герметизации. Некачественная заделка швов приводит к протечкам, промерзанию и снижению долговечности перекрытия.

Эластичный шов состоит из уплотнительного шнура (жгута), устанавливаемого в нижней части стыка для создания подпорки и обеспечения требуемой глубины герметика, и слоя герметика заданного сечения. Шнур предотвращает затекание герметика вглубь шва и образует вторичную плоскость отрыва. Геометрия шва рассчитывается исходя из максимальных деформаций плит и допускаемой деформативности герметика.

Конструкция эластичного шва

Конструктивная схема шва включает подготовленное основание, уплотнительный шнур диаметром на 10–25 % больше ширины шва для надёжной фиксации, и слой герметика толщиной 10–20 мм. Ширина шва между плитами обычно составляет 10–30 мм. Глубина герметика должна составлять 0,5 ширины шва, но не более 20 мм, иначе материал работает как жёсткий элемент и разрушается. Согласно ГОСТ 25945-2014, толщина слоя герметика не должна превышать половину ширины шва.

Шнур укладывается на проектную глубину, определяемую расчётом. Если шнур слишком глубоко, увеличивается расход герметика; если слишком близко к поверхности, снижается деформативность шва. Для плит перекрытия с толщиной 200 мм шов шириной 15 мм требует глубины герметика 8–10 мм, шнур устанавливается на глубину 30–40 мм от поверхности для заполнения неровностей. Подготовка включает очистку кромок, удаление пыли, обезжиривание и грунтовку праймером.

Уплотнительный шнур и его роль

Уплотнительный шнур (жгут) из вспененного полиэтилена служит для ограничения глубины герметика и создания подпорки, предотвращающей деформацию шва при нанесении. Диаметр шнура подбирается на 10–25 % больше ширины шва: для шва 15 мм — шнур 18–20 мм. Шнур должен быть несминаемым и не взаимодействовать с герметиком химически. Его основная задача — не допустить трёхсторонней адгезии герметика, при которой материал разрушается при деформациях из-за отсутствия свободы удлинения.

При трёхсторонней адгезии герметик приклеен к дну и обеим стенкам шва, что превращает его в жёсткую пробку. Правильная конструкция — двухсторонняя адгезия к стенкам при свободном дне (обеспечивается шнуром). Это позволяет герметику работать на растяжение и сжатие равномерно. Расчёт допустимой деформации шва с учётом двухсторонней адгезии ведётся по формуле, учитывающей ширину и глубину герметика.

Подбор сечения шва

Оптимальная глубина герметика определяется по формуле:

h = 0,5 × b, где b — ширина шва, мм; ограничение h ≤ 20 мм.

Пример: ширина шва b = 20 мм, тогда h = 0,5 × 20 = 10 мм. Для шва шириной 12 мм глубина составит h = 6 мм. Проверка допускаемой деформации: температурное расширение плиты длиной 6 м при ΔT = 50 °C: ΔL = α × L × ΔT = 10×10⁻⁶ × 6000 × 50 = 3,0 мм. При ширине шва 20 мм деформация ε = 3,0 / 20 × 100 = 15 %, что укладывается в допускаемые 20–25 % для эластичных герметиков. Если деформация превышает допускаемую, увеличивают ширину шва или выбирают более деформативный герметик.

Расчёт расхода герметика

Расход герметика на шов вычисляется по объёму рабочего сечения:

V = b × h × L, где b — ширина, h — глубина герметика, L — длина шва.

Пример: шов шириной 15 мм, глубиной 8 мм, длиной 100 м: V = 0,015 × 0,008 × 100 = 0,012 м³ = 12 л. При плотности 1,2 кг/л масса 12 × 1,2 = 14,4 кг. С учётом потерь 10 % — около 16 кг. В картриджах по 310 мл (0,31 л) потребуется 12 / 0,31 ≈ 39 картриджей, с запасом 42–44 картриджа. Расход шнура равен длине шва с запасом на стыки и поджатие 5 %.

Технология выполнения

1. Очистка шва от пыли, грязи, отслоений механическим способом (щётка, шлифование).
2. Просушка и обезжиривание кромок, при необходимости грунтование праймером.
3. Установка уплотнительного шнура на расчётную глубину с равномерным поджатием.
4. Нанесение герметика шпателем или пистолетом с заглаживанием шва.
5. Контроль толщины слоя и отсутствия пузырей, защита шва от осадков до отверждения.

Ширина шва, мм	Глубина герметика, мм	Диаметр шнура, мм	Расход герметика, л/пог.м
10	5	12	0,05
15	8	18	0,12
20	10	25	0,20
30	15	35	0,45

Типовые ошибки

• Нанесение герметика на всю глубину шва (трёхсторонняя адгезия), приводящее к разрыву.
• Отсутствие уплотнительного шнура или его неправильная глубина установки.
• Применение герметика с недостаточной деформативностью для данных температурных зазоров.
• Работы при отрицательной температуре или на влажном основании.
• Несоблюдение соотношения ширины и глубины, ведущее к перерасходу и хрупкости шва.

Рекомендации

• Применять герметики с допускаемой деформацией не ниже 20 % для швов перекрытий.
• Обязательно устанавливать уплотнительный шнур для обеспечения двухсторонней адгезии.
• Подбирать сечение шва расчётным путём по максимальным температурным перемещениям.
• Выполнять грунтование праймером для повышения адгезии к бетону.
• Проводить контроль толщины слоя и адгезии выборочными испытаниями.
