Высоконаполненный пол: устройство и преимущества

Что такое высоконаполненный пол

Высоконаполненный полимерный пол — это наливное напольное покрытие на основе эпоксидной или полиуретановой смолы, в которое добавлено значительное количество кварцевого наполнителя. Такая система позволяет получать покрытия толщиной от 4 до 10 мм с высокой механической прочностью.

Высоконаполненные полы применяются на промышленных предприятиях, складах, паркингах и в торговых залах, где требуется устойчивость к интенсивным нагрузкам и истиранию. Требования к материалам устанавливает ГОСТ Р 57891.

За счёт большого количества наполнителя снижается стоимость покрытия по сравнению со сплошными полимерными системами при сохранении эксплуатационных характеристик.

Высоконаполненный пол сочетает преимущества наливного покрытия и стяжки: он создаёт ровную бесшовную поверхность, обладает высокой прочностью и одновременно позволяет выравнивать основание с перепадами высот.

Состав и свойства

Основу пола составляет связующее — эпоксидная или полиуретановая смола, в которую введён кварцевый песок различных фракций. Полиуретановые системы более эластичны, эпоксидные — более прочны и химически стойки.

Параметр	Эпоксидный	Полиуретановый
Толщина слоя	4–8 мм	4–10 мм
Прочность на сжатие	80–100 МПа	40–60 МПа
Эластичность	Низкая	Высокая
Химическая стойкость	Высокая	Средняя

Выбор связующего зависит от условий эксплуатации. Для агрессивных химических сред применяют эпоксидные системы, для покрытий, испытывающих ударные и вибрационные нагрузки, — полиуретановые.

Высоконаполненные полы обладают низкой усадкой при отверждении, что позволяет получать ровные поверхности без растрескивания. Покрытие устойчиво к перепадам температур и сохраняет свойства в широком диапазоне условий.

Кварцевый наполнитель

Кварцевый песок выполняет функцию наполнителя, увеличивая объём покрытия и повышая его стойкость к истиранию. Фракция песка подбирается в зависимости от требуемой толщины покрытия и шероховатости поверхности.

Для высоконаполненных полов применяют песок фракций 0,5–1,0 мм и 0,8–1,2 мм. Смесь различных фракций обеспечивает плотную упаковку частиц и снижает расход связующего.

Кварцевый песок характеризуется высокой твёрдостью и абразивной стойкостью, что обеспечивает износостойкость покрытия. При этом наполнитель должен быть чистым и сухим, чтобы не нарушать процессы отверждения смолы.

Сравнение систем

При выборе между эпоксидной и полиуретановой системой учитывают условия эксплуатации пола. Эпоксидные системы предпочтительны при воздействии химических веществ, полиуретановые — при ударных нагрузках и вибрации.

Полиуретановые системы обладают высокой эластичностью и стойкостью к ударным нагрузкам, что важно для складов с погрузочной техникой. Эпоксидные системы более жёсткие и прочные, но чувствительны к ударным воздействиям.

Оба типа систем могут применяться с кварцевым наполнителем различной фракции. Выбор фракции влияет на шероховатость и толщину покрытия: более крупный песок даёт более толстый и шероховатый слой.

Расчёт расхода материалов

Расчёт состава покрытия ведётся по формуле:

m = S × h × ρ × k, где S — площадь пола в квадратных метрах, h — толщина покрытия в метрах, ρ — плотность смеси в килограммах на кубический метр, k — коэффициент запаса.

Для площади 500 м², толщины 0,006 м, плотности 1800 кг/м³ и коэффициента 1,1 получаем m = 500 × 0,006 × 1800 × 1,1 = 5940 кг смеси. Доля связующего составляет примерно 30 %, то есть около 1780 кг смолы.

Точный расход определяется по рекомендациям производителя и зависит от пористости основания и потерь при нанесении.

Количество кварцевого песка рассчитывается исходя из требуемой толщины и фракции. Для покрытия толщиной 6 мм доля песка может составлять до 60–70 % от общей массы состава.

Технология устройства

Устройство высоконаполненного пола требует тщательной подготовки основания. Бетон должен быть прочным, сухим и очищенным от пыли и масляных пятен. Неровности устраняют шлифованием или ремонтным составом.

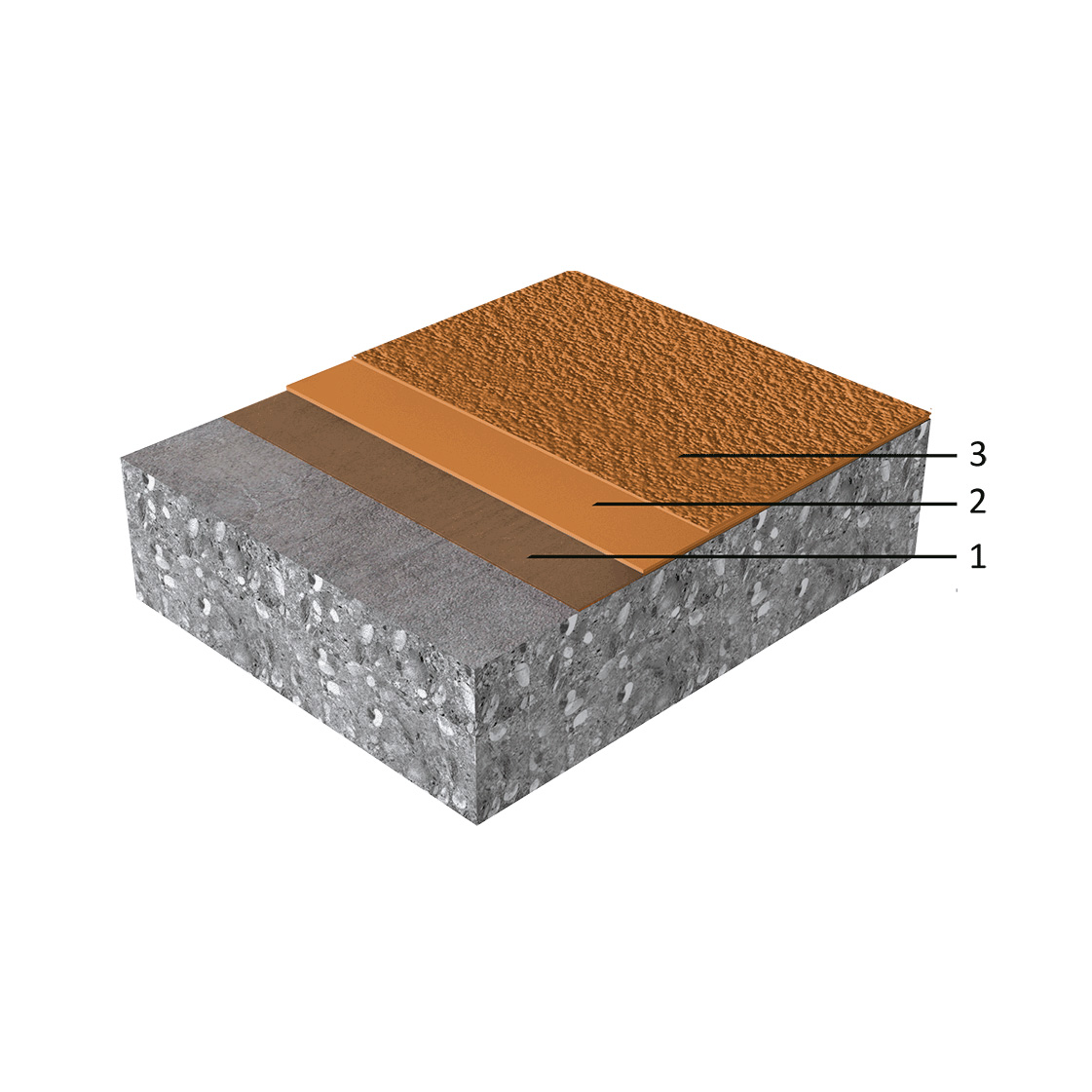

1. Грунтование бетонного основания.
2. Приготовление смеси по рецептуре.
3. Распределение состава по поверхности.
4. Разравнивание и удаление воздуха.
5. Затирка и нанесение финишного слоя.

Толщина слоя выдерживается в пределах 4–10 мм. Покрытие должно набирать прочность в течение нескольких суток, после чего пол готов к эксплуатации.

Распределение высоконаполненной смеси выполняется зубчатым шпателем или раклей, а затем состав уплотняют и разравнивают. Удаление воздуха осуществляется игольчатым валиком для исключения пузырей в покрытии.

Типовые ошибки

• Недостаточная подготовка основания.
• Нарушение пропорций при приготовлении смеси.
• Нанесение слишком тонкого слоя.
• Неравномерное распределение наполнителя.
• Нарушение температурного режима отверждения.
• Использование влажного кварцевого песка.
• Отсутствие удаления воздуха из состава.

Рекомендации

Выбирайте тип связующего с учётом условий эксплуатации покрытия. Для складов и паркингов применяйте эпоксидные системы, для помещений с вибрационными нагрузками — полиуретановые.

Тщательно готовьте основание и соблюдайте технологию приготовления смеси. Контролируйте толщину покрытия и равномерность нанесения. Обеспечьте необходимые условия для отверждения состава.

Применяйте сухой чистый кварцевый песок требуемой фракции и соблюдайте рецептуру приготовления. Проводите контроль качества покрытия после отверждения и устраняйте обнаруженные дефекты.
