Антистатический пол: зачем нужен и как устроен

Зачем нужен антистатический пол

Статическое электричество — серьёзная проблема в помещениях с электроникой, электронной компонентной базой, взрывопожароопасными зонами и при работе с точным измерительным оборудованием. Накопление заряда при ходьбе человека может достигать десятков тысяч вольт, что повреждает чувствительные полупроводниковые элементы и может инициировать искру во взрывоопасной среде. Антистатический пол отводит заряд в землю, предотвращая накопление потенциала.

Потенциал, накапливаемый на человеке при движении, зависит от материала обуви, одежды и покрытия пола. Заряд возникает при трении подошвы о поверхность. При быстром контакте с электронным компонентом разряд (ESD) разрушает тонкие диэлектрические слои микросхем, приводя к скрытым повреждениям, которые проявляются позднее в виде отказов.

Для защиты создают единую систему контроля статики, включающую антистатическое покрытие пола, заземление и соответствующие обувь и одежду персонала. Пол — ключевой элемент, поскольку именно через него происходит основной отвод заряда от человека. Требования к электростатической безопасности изложены в ГОСТ 12.1.018-93.

Электростатическая защита ESD

Электростатический разряд (ESD) возникает при резком выравнивании потенциалов между объектами. Для защиты применяют систему, включающую антистатическое покрытие пола, электропроводящие покрытия, заземление и контрольные точки. Пол в ESD-зоне должен иметь электрическое сопротивление в определённом диапазоне, обеспечивающем отвод заряда без риска опасного искрообразования.

Существует две категории полов: антистатические (dissipative, рассеивающие) и электропроводящие (conductive). Антистатический пол имеет сопротивление порядка 10⁶–10⁹ Ом и безопасно рассеивает заряд, электропроводящий — сопротивление менее 10⁶ Ом и быстро отводит заряд, но требует более строгого контроля для предотвращения поражения током.

Для взрывопожароопасных зон применяют электропроводящие покрытия с низким сопротивлением для исключения накопления заряда и искрообразования. Выбор категории определяется классом зоны и требований по ГОСТ 12.1.018-93 и отраслевым нормам. Ключевой параметр — сопротивление растекания тока по полу и в землю.

Сопротивление покрытия

Ключевая характеристика антистатического пола — электрическое сопротивление. По диапазону сопротивления покрытия делят на проводящие, антистатические (dissipative) и изолирующие. Для ESD-защиты сопротивление должно составлять порядка 10⁶–10⁹ Ом для антистатических полов и менее 10⁶ Ом для проводящих. Слишком низкое сопротивление опасно для людей и оборудования, слишком высокое — не отводит заряд.

Сопротивление измеряют по ГОСТ Р 50461-92 и стандартам IEC между точками на поверхности пола и между полом и заземлением. Различают сопротивление поверхности (поверхностное) и сопротивление между поверхностью и системой заземления (объёмное). Оба параметра контролируются при приёмке и периодически в процессе эксплуатации.

Значения сопротивления зависят от влажности и температуры помещения. С повышением влажности сопротивление снижается. Поэтому при испытаниях фиксируют условия окружающей среды. Важно, чтобы сопротивление покрытия сохранялось в допустимом диапазоне на протяжении всего срока эксплуатации, а не только сразу после устройства.

Заземление

Заземление — обязательный элемент системы антистатической защиты. Пол должен быть электрически соединён с контуром заземления здания, чтобы накопленный заряд стекал в землю. Для этого в толщу покрытия закладывают медную заземляющую ленту или сетку, соединяемую с контуром заземления, либо применяют токопроводящие грунтовки и вставки.

Заземляющая лента (полоса меди сечением не менее 3×10 мм) прокладывается в бетонной плите или по периметру зоны, соединяется с точками заземления. Сопротивление между любым участком пола и точкой заземления не должно превышать 1×10⁶ Ом для проводящих и 1×10⁹ Ом для антистатических покрытий. Проверку выполняют мегаомметром.

Периодичность проверки заземления — не реже одного раза в год, а также после любого ремонта или переоборудования помещения. Для взрывопожароопасных зон контроль более частый. Правильное заземление — залог эффективности всей системы ESD-защиты, поэтому его устройство доверяют квалифицированным специалистам.

Формула сопротивления

Сопротивление участка покрытия рассчитывается по закону Ома с учётом геометрии зоны отвода заряда. Для поверхностного сопротивления прямоугольного участка:

R = ρ_s × (L / b), где ρ_s — удельное поверхностное сопротивление, Ом; L — длина участка, м; b — ширина участка, м.

Числовой пример. Удельное поверхностное сопротивление покрытия 1×10⁶ Ом (квадрат), участок длиной 3 м и шириной 1,5 м. Тогда R = 1×10⁶ × (3 / 1,5) = 2×10⁶ Ом. Это значение находится в допустимом диапазоне антистатического покрытия 10⁶–10⁹ Ом. При длине 6 м сопротивление удвоится до 4×10⁶ Ом.

Объёмное сопротивление между поверхностью и заземлением рассчитывается как: R_v = ρ_v × (h / A), где ρ_v — удельное объёмное сопротивление, Ом·м; h — толщина покрытия, м; A — площадь контакта, м². При h = 0,002 м, A = 0,01 м², ρ_v = 1×10⁷ Ом·м получаем R_v = 1×10⁷ × (0,002 / 0,01) = 2×10⁶ Ом.

Тип покрытия	Сопротивление, Ом	Применение
Проводящее	10⁴–10⁶	Взрывопожароопасные зоны
Антистатическое (dissipative)	10⁶–10⁹	Электроника, ESD-защита
Изолирующее	> 10⁹	Не предназначено для ESD

Устройство покрытия

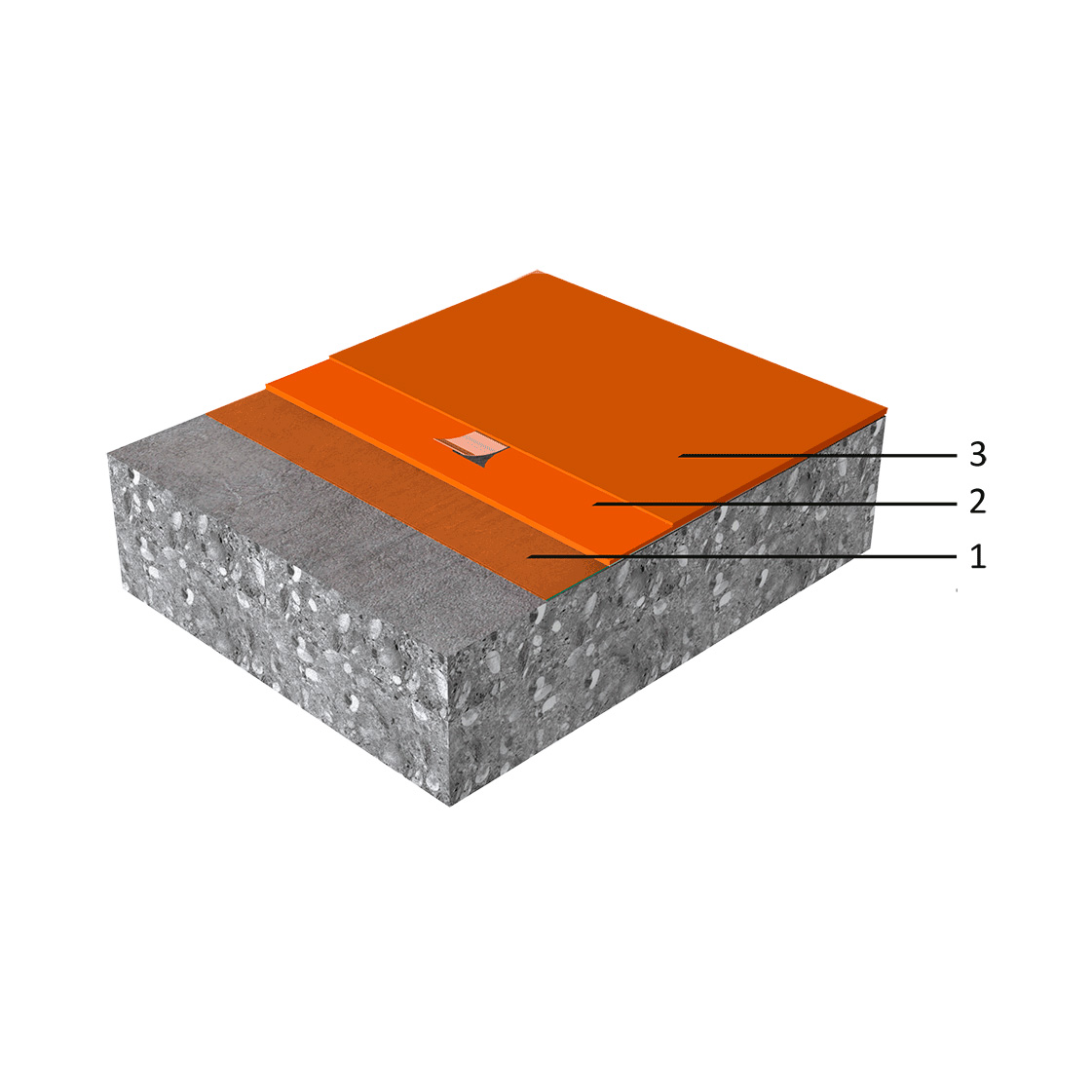

Антистатический наливной пол устраивается многослойно. На очищенное и загрунтованное основание закладывают заземляющую сетку или ленту, соединённую с контуром заземления. Затем наносят токопроводящую грунтовку, обеспечивающую электрическую связь покрытия с заземлением. Поверх наносят проводящий или антистатический основной слой с токопроводящими наполнителями (сажа, графит, металлическая пудра).

Толщина покрытия обычно 2–3 мм. Финишный слой может быть как токопроводящим, так и наноситься поверх проводящего основания. Важно, чтобы вся система (грунтовка, основной слой, финиш) была электрически непрерывной и соединённой с заземлением. Разрыв токопроводящей цепочки делает покрытие неэффективным.

При устройстве контролируют сопротивление на каждом этапе: после грунтовки, основного и финишного слоя. Контрольные точки заземления устанавливают по периметру с шагом не более 1 м. По завершении проводят полное испытание системы и оформляют протокол измерений.

Классификация по ГОСТ

По ГОСТ 12.1.018-93 «Пожаровзрывобезопасность статического электричества» устанавливаются требования к заземлению и отводу статического электричества. Стандарт определяет методы оценки опасности накопления заряда и требования к защитным мероприятиям, включая применение проводящих покрытий пола и заземления.

Классификация покрытий по сопротивлению и требования к испытаниям приведены в ГОСТ Р 50461-92 и международных стандартах серии IEC 61340. Для взрывопожароопасных зон применяют проводящие покрытия с сопротивлением менее 10⁶ Ом, для электроники — антистатические с сопротивлением 10⁶–10⁹ Ом.

Выбор класса покрытия определяется категорией и классом зоны по ГОСТ 12.1.018-93, а также требованиями заказчика к защите электронной аппаратуры. Класс покрытия должен соответствовать нормам пожарной и взрывобезопасности и обеспечивать безопасный отвод заряда.

Типовые ошибки

Основные ошибки: отсутствие заземления или разрыв токопроводящей цепочки; выбор изолирующего покрытия вместо антистатического; нанесение без токопроводящей грунтовки; нарушение непрерывности слоёв; неправильная оценка сопротивления без учёта влажности; отсутствие контрольных точек и протоколов испытаний; применение непроверенных составов без сертификатов.

Рекомендации

Применяйте антистатические (10⁶–10⁹ Ом) или проводящие (менее 10⁶ Ом) покрытия в зависимости от класса зоны. Обязательно устраивайте заземление с медной лентой и контролируйте сопротивление по формуле R = ρ_s × (L / b) и испытаниями мегаомметром. Работы выполняйте по ГОСТ 12.1.018-93, материалы подбирайте по ГОСТ Р 50461-92. Оформляйте протоколы измерений и проводите периодический контроль.
